Förstå arbetsprincipen för en vertikal centrifugalvattenpump
Vad är en vertikal centrifugalvattenpump?
Grundläggande definition och strukturella funktioner

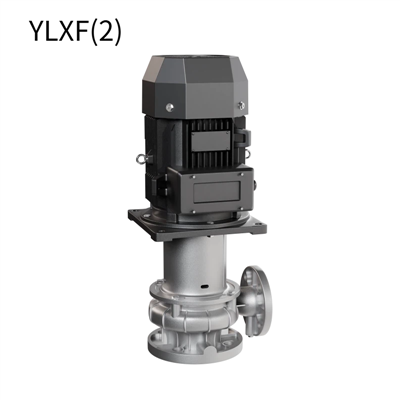

En vertikal centrifugalvattenpump är en typ av pump som använder ett roterande impeller för att generera centrifugalkraft, vilket ökar vätskans tryck och levererar vatten effektivt. Dess mest utmärkande egenskap är den vertikala inriktningen av pumpen och motorn, vilket möjliggör en kompakt design, minimalt golvutrymme och bekvämt underhåll. Jämfört med horisontella centrifugalpumpar är vertikala pumpar bättre lämpade för installationer med begränsat utrymme eller system som kräver en vertikal rörledningsanslutning.
Nyckelkomponenter
En vanlig vertikal centrifugalpump inkluderar vanligtvis:
Impeller – kärnkomponenten som genererar centrifugalkraft
Pumphus – styr vattenflödet och omvandlar hastighet till tryck
Pumpaxel – kopplar ihop motor och pumphjul
Lager – säkerställ mjuk rotation
Mekanisk tätning – förhindrar läckage
Motor – ger drivkraften
Sug- och utloppsflänsar – vanligtvis vertikalt orienterade för enkel rördragning
Dessa komponenter samverkar för att leverera stabil och effektiv pumpprestanda.
Hur en vertikal centrifugalpump fungerar
Arbetsprocess i fem-steg
För att hjälpa användarna att tydligt förstå hur en vertikal centrifugalpump fungerar, kan processen delas upp i fem enkla steg:
Vatten kommer in i impellerögat genom sugporten
Fläkthjulet roterar med hög hastighet och genererar centrifugalkraft
Vatten skjuts mot impellerns ytterkant, vilket ökar hastigheten
Vatten med hög-hastighet strömmar in i pumphuset och omvandlar kinetisk energi till tryckenergi
Trycksatt vatten lämnar utloppsporten in i rörsystemet
Denna kontinuerliga process säkerställer stabilt flöde och tryck i hela systemet.
Hur centrifugalkraft driver vattenflödet
När pumphjulshastigheten ökar, ökar centrifugalkraften i enlighet med detta, vilket resulterar i högre flöde och lyfthöjd. Därför påverkas pumpens prestanda direkt av pumphjulets storlek, design och rotationshastighet.
Viktig påminnelse:
En vertikal centrifugalpump är inte självsugande-. Den kräver priming eller ett positivt inloppstryck innan den första uppstarten-.
Förhållandet mellan huvud, flöde och tryck
Till exempel uppnår en flerstegs vertikal pump som arbetar med 50 meters tryckhöjd och 10 m³/h flöde denna prestanda genom flera impellersteg, som vart och ett ökar trycket stegvis.
Varför vertikal design är viktig
Fördelar med vertikal axeluppriktning
Litet fotavtryck, perfekt för kompakta pumprum
Enkel anslutning till vertikala rörledningar med färre böjar
Minskad vibration och stabil drift
Förbättrad hydraulisk effektivitet
Flerstegs vertikala pumpar kan inkludera 2 till 15+ steg, vilket gör dem lämpliga för applikationer med högt-huvud (t.ex. 50–300 m), såsom vattenförstärkning i höga byggnader.
Kylning och motoreffektivitet
Vertikala motorer är placerade på toppen, vilket ger bättre värmeavledning och förbättrar-driftsstabiliteten på lång sikt.
Typiska tillämpningar baserade på arbetsprincipen
De vanligaste och lämpligaste applikationerna
Vattenförsörjningssystem för hög-hus
VVS-system: kylvattencirkulation, kyltornsuppbyggnad-
Industriellt processvatten
Pannmatning och RO-system
Brandbekämpningssystem
Tillämpningar för behandling av havsvatten och vatten
Varför dessa applikationer gynnar vertikala pumpar
Höga huvudkrav → idealisk för flerstegsdesign
Begränsat mekaniskt rumsutrymme → vertikal orientering sparar golvyta
Vertikal rörlayout → enkel installation
Högt krav på tryckstabilitet → centrifugaldesign säkerställer jämnt flöde
Vanliga missförstånd om vertikal pumpdrift
Missförstånd 1: Vertikala centrifugalpumpar är själv-sugande
Felaktig. Centrifugalpumpar kräver fyllning före drift.
Missförstånd 2: Fler steg betyder högre effektivitet
Fler steg ökar tryckhöjden, men effektiviteten beror på hydraulisk design-inte bara antalet steg.
Missförstånd 3: Vertikala pumpar är lämpliga för alla förhållanden
Om sugkraften är hög, vätskan innehåller fasta ämnen eller självsugande krävs, kan andra pumptyper vara mer lämpliga.
Nyckelfaktorer som bestämmer den vertikala pumpens prestanda
Pumphastighet (rpm)
Vanliga varvtal: 2900 rpm eller 1450 rpm. Högre varvtal ger högre tryckhöjd men kan också ge mer ljud.
Impellerdiameter & material
Större diametrar genererar högre tryck. Vanliga material: rostfritt stål, gjutjärn, etc.
NPSH (Net Positive Suction Head)
Otillräckligt NPSH kan orsaka kavitation, skada pumphjul och minska effektiviteten.
Flytande viskositet & medium typ
Bästa prestanda är med rent vatten. Slipande eller frätande vätskor kräver speciella material.
Installationshöjd, sugförhållanden & rörlayout
Hög installationshöjd minskar sugprestanda. Helst bör pumpar placeras nära vattenkällan.
Slutsats
Vertikala centrifugalpumpar används ofta i byggnadsvattenförsörjning, industriell cirkulation och vattenbehandlingssystem på grund av deras kompakta struktur, höga tryckhöjd, stabila drift och effektiva design.
